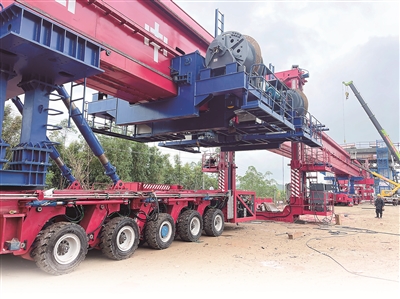

圖①：首架之前，“應龍?zhí)?rdquo;設備安裝調試現場。

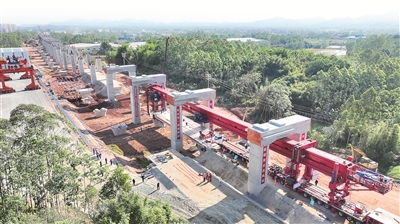

圖②：“應龍?zhí)?rdquo;即將穿過框架門式墩。

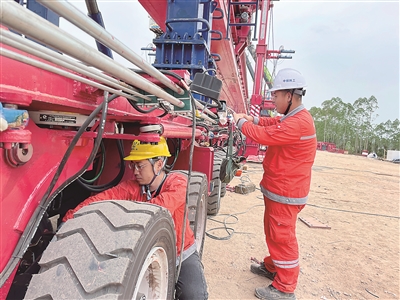

圖③：中鐵科工機械院技術人員在首架現場對“應龍?zhí)?rdquo;進行調試。

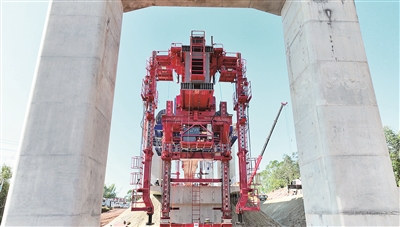

圖④：11月28日，全球首臺千噸級多模式新能源架橋機“應龍?zhí)?rdquo;完成首架。圖為俯瞰首架現場。 中鐵科工集團有限公司供圖
廣東省肇慶市，珠肇高鐵江門至珠三角樞紐機場段（簡稱“江機段”），隨著支腿伸縮，一臺紅色的架橋機在一座座狀如拱門卻高矮不一的橋墩下騰挪轉換，頂部緊貼“門框”，自如地下穿而過，巨大的箱梁被精準、平穩地安放在支座上。
這是全球首臺千噸級多模式新能源架橋機“應龍?zhí)?rdquo;。自11月28日在珠肇高鐵江機段JJZQ-8標完成首架作業以來，“應龍?zhí)?rdquo;便一直緊鑼密鼓地施工，截至12月19日，已完成架橋機的4次馱運、1次原地掉頭，架設箱梁28片，長達900米。
“應龍?zhí)?rdquo;不僅擁有“大力神通”，與常規架橋機相比還具有三大獨家法寶——“變形神技”、“綠色心臟”和“智慧大腦”。憑借多模式“變形神技”，“應龍?zhí)?rdquo;能適應限高、限寬等復雜極限工況；動力系統引入新能源，它擁有了一顆“綠色心臟”，更加節能環保；智能安全管理系統讓它更加聰明，能自動判斷、自動控制、自動執行、自動啟停。中國中鐵工業旗下中鐵科工黨委副書記、總經理李方敏說，“應龍?zhí)?rdquo;的研制，是我國推進高鐵建設大型裝備設備更新、綠色低碳轉型和數智化轉型的生動實踐。
“橋下建橋”，極限工況下多模式施展“變形神技”
“應龍?zhí)?rdquo;的頂部是一根長長的機臂，也就是主梁，這是其主要承重構件，與各支腿、起重小車連接；起支撐作用的是4個支腿——前輔助支腿、前支腿、單線中支腿和后支腿，其中前支腿、單線中支腿在過孔作業時起驅動支撐作用；機臂的耳梁上懸掛著前、后2個起重小車，負責起吊并運送箱梁到落梁位置。此外，“應龍?zhí)?rdquo;的主要部件還有動力系統、電氣液壓系統等。
“‘應龍?zhí)?rsquo;是專為珠肇高鐵建設而研制的。”中鐵科工機械院副總工程師李珍西介紹，在“應龍?zhí)?rdquo;誕生之前，雖然國內已有很多類型的架橋機，但是都無法滿足珠肇高鐵特殊、復雜的極限工況需求。
珠肇高鐵有哪些極限工況？據了解，珠肇高鐵與國家“八縱八橫”高速鐵路網的重要組成部分——廣湛高鐵相鄰，而且部分線路與廣湛高鐵重合，橋墩線間距很小，還存在不同線路高低差。
在珠肇高鐵與廣湛高鐵重合部分的線路，橋梁墩柱采用框架門式墩，“門”上為廣湛高鐵，“門”下則為珠肇高鐵，可謂“橋下建橋”。
珠肇高鐵大部分線路上都是連續超低門式墩，其凈高和凈寬將作業范圍“框”在限高最小8.4米、限寬8米的空間內。由于自身尺寸限制，常規架橋機無法從“門”下鉆過，更別提“門”下吊梁作業。
如何讓架橋機不間斷穿過高矮不一的超低門式墩，并在限高限寬的施建條件下，一氣呵成完成箱梁架設？
“結合以往非標定制即針對特殊需求定制特種工程裝備的研發經驗，我們中鐵科工技術團隊決定設計一種全新的工法模式。”中鐵科工機械院總工程師胡旭東說。
常規架橋機的中支腿尺寸很大，結構就像“O”形，在傳統架設方式下，前、后起重小車在吊梁時要從中支腿的“O”形中穿過。一片箱梁架設完成后，架橋機的后支腿先“邁步”，接著是前支腿，然后是中支腿，通過支腿的輪換行進實現整臺架橋機往前“行走”。但珠肇高鐵的限界要求決定了“應龍?zhí)?rdquo;的中支腿寬度不能超過箱梁的寬度，高度也要縮短。
突破從讓中支腿“活”起來開始。技術團隊把中支腿收上去貼近主梁，壓扁“O”形，讓箱梁從“O”形之下穿過。在設計推演中，圖紙上不斷增減的支腿和模塊部件的拼裝、拆解，讓技術團隊聯想到能自由拼組、靈活變化的“變形金剛”。
常規架橋機設備功能基本是一體化的，不能拆卸和衍生使用。技術團隊打破常規，在設計“應龍?zhí)?rdquo;時將架橋機各部件拆解為“模塊組”，在傳統單主梁架橋機基礎上實現模塊化衍生設計，針對特殊工況設置了專用單線中支腿，配合超低位轉換支撐，同時采用雙跨架設的全新架設方案。其中，專用單線中支腿的設計整體寬度小于箱梁寬度，最寬不超過6米；通過上下兩級伸縮、轉換等，其高度、姿態可靈活調整。
這種工法模式，使“應龍?zhí)?rdquo;擁有了“變形神技”，可以自由伸縮支腿、增減主梁節段，自如變換身姿。根據不同工況，它能靈活切換施工模式，在限寬限高的苛刻施工條件下高效架設箱梁。它既能在極限條件下架設460多噸重的單線箱梁，也能快速轉換為常規條件下架設千噸級的雙線箱梁。
節能環保，“綠色心臟”提供澎湃能量和強大動力
“應龍?zhí)?rdquo;并非世界首臺千噸級架橋機，卻是世界首臺應用新能源技術的千噸級架橋機。
“以前架橋機用的發電機組比較多。架橋機并非一直持續作業，在斷續作業情況下又不能把發電機組反復關機重啟，這導致發動機經常怠速運行，造成能量大量浪費。”李珍西介紹，中鐵科工技術團隊開發了“增程器+動力電池”動力源系統。
這是根據珠肇高鐵的特殊工況以及設備特性，為“應龍?zhí)?rdquo;專門配備的一套由大容量動力電池、65千瓦增程器以及輔助交流逆變器構成的雙動力系統，能提供持續而強大的電能動力。
在純動力電池模式下，“應龍?zhí)?rdquo;配備的大容量動力電池可以滿足架設兩片箱梁的作業能量需求。在不具備充電條件或者設備需連續作業時，增程器便上場了。它身兼發動機和發電機兩職，既能給設備運轉提供動力，又能給動力電池充電。
“增程器一體化集成了發動機和直流發電整流裝置。它用柴油發電，就像一個小型發電機組，以持續而穩定的電流電壓滿負荷、高效率地給動力電池充電，使動力電池持續輸出電力負荷，將電能調節給用電設備。”李珍西說，當動力電池的電量充到95%左右時，增程器就可以停下來，發動機轉化為純動力電池模式。因此，發動機不存在怠速運行，實現了能量的充分利用。
用動力電池還有一個優點，就是可以實現能量回收。當架橋機重載落梁時，通過起升電機反向發電，回收了梁片下降的重力勢能，進一步提升了設備對能源的利用率。
李珍西說，這顆“綠色心臟”不僅具有持續穩定的強勁動力，節能效果也十分明顯，可實現設備節省燃油40%以上。
珠肇高鐵的施工現場緊張有序。與人們印象中很多大型機械設備的轟鳴聲震耳欲聾不同，“應龍?zhí)?rdquo;的行進、騰挪較為安靜。這是因為相對于發電機組，“應龍?zhí)?rdquo;應用的動力電池和靜音型增程器大大降低了噪聲。
“將新能源技術引入千噸級架橋機，有很多關口需要突破，首先要解決的是直流和交流的轉換問題。”李珍西進一步解釋，“架橋機上的設備適用交流電，而動力電池直接輸出的電是直流電。對此，我們使用了變頻器將直流電轉換成交流電，然后再供給用電設備。”
在政策扶持下，我國裝備制造業近些年不斷探索高端化、綠色化、智能化發展。從國內首臺電驅千噸級箱梁輪胎式搬運機在雄商高鐵成功吊裝，到千噸級電驅動運梁車高效應用于全國多家高鐵制梁廠，到“鵬來號”智能鋪軌機組揚名海外，再到“應龍?zhí)?rdquo;裝上“綠色心臟”，中鐵科工持續攻關，有力推進了設備更新、綠色低碳轉型、數智化轉型。
“智慧大腦”，實現“一鍵過孔”“一鍵架梁”
作為架設高鐵箱梁的利器，架橋機能將一個重達數百噸甚至千噸的箱梁平穩地架設到橋墩之上。但箱梁的架設并非只靠力氣，還需要精確的計算、精密的協調，每一個動作都必須精準到位，毫厘之間便是安全大事。
與其他千噸級架橋機相比，“應龍?zhí)?rdquo;較為小巧，長為82米，高度在最低架梁狀態下不超過8.4米，寬度不超過6米。即便如此，它依然是個龐然大物，重達470多噸。
“這么重的一個龐然大物，在設備運行時首先要保證安全，這是最重要的。”李珍西提到架橋機前懸風險，“架橋機前行時，如果位于整機前面的部分越來越多、越來越重，就存在往前栽倒的風險。”
用好“智慧大腦”，“三思而后行”，才能保障設備安全。
中鐵科工技術團隊自主開發了集環境感知、姿態檢測、壓力傳感、智能防傾覆、圖像識別以及自動報警等6大關鍵系統為一體的智能安全管理系統。如果說該系統是“應龍?zhí)?rdquo;的“智慧大腦”，那么傳感器就像神經末梢。
“我們在‘應龍?zhí)?rsquo;上布設了很多傳感器，遍布各重要點位，以此來監測設備運行狀態和姿態，針對監控數據及時調整指令，防止設備傾覆。”李珍西全程參加了“應龍?zhí)?rdquo;的研制設計和首架作業，首架完成后，中鐵科工技術團隊人員根據架設情況對傳感器進行了調試、標定，確保點位精準、監控有效。
“智慧大腦”不僅能實時監測、采集架橋機各工序關鍵點安全數據，還能通過內置的自動控制邏輯程序自動計算識別位置，自行判斷數據。在“智慧大腦”的指揮下，設備可自動執行指令，一氣呵成完成插拔銷、伸縮、縱移等動作，實現“一鍵過孔”“一鍵架梁”。
李珍西說：“以往這些動作每一個都需要多人來監控、操作、配合才能完成。現在借助智能安全管理系統，只要監測反饋前置條件到位，工作人員按鍵操作便可順利實現。”
值得一提的是，“智慧大腦”內置的自動控制邏輯程序?qū)崟r感知外部環境、自動計算識別設備位置后，可以自行判斷設備是否處于安全狀態，自動啟停定位精度可達毫米級。
在中支腿側面，設有一間面積僅1.7平方米的司機室，工作人員面對一塊操作屏、3塊監控屏，不時操作按鍵。在這里，工作人員能看到“應龍?zhí)?rdquo;各關鍵點位的視頻監控畫面，也能看到起升重量、起升高度、水平度、支腿垂直度、走行速度、聯鎖保護等安全監控數據，通過觸屏或鍵盤操作，發出一個個指令。“智慧大腦”還與設備管理云平臺連接，只需一部手機、一臺電腦，工作人員便可在千里之外開展運維管理。
一系列新技術的應用，讓架橋機自動化、智能化、信息化水平更高，安全性能更強。“架橋機的智能化、綠色化等變革一直是我們的努力方向，未來的架橋機會更安全、更‘聰明’！”中鐵科工機械院黨委書記王光欣表示。
